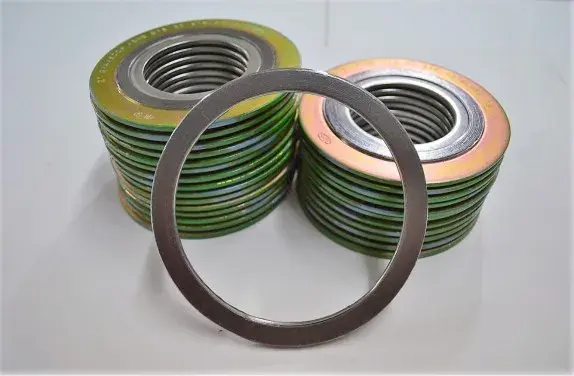

El espiralado esta compuesto por un fleje metálico con perfil en V envuelto en espirales concéntricas que intercalan tiras o cintas de un material sellador blando, formando un anillo plano y circular. El fleje metálico es de mayor longitud que las tiras de sellador de modo que las envolturas iniciales y finales son solamente metálicas y están soldadas electrónicamente a intervalos.
Generalmente se utilizan en bridas macho-hembra con ranura o alojamiento.
Dependiendo de la combinación entre los materiales empleados en la fabricación del elemento sellador, las juntas Espiraladas se pueden utilizar desde vacío hasta 3000 psi (200 bar) y con un rango de temperatura criogénica hasta 1093ºC (2000ºF) aproximadamente.
Al ser tan versátiles y al combinar buenas características de sellado con amplia resistencia química y una elevada resistencia mecánica, son utilizadas en diversos tipos de aplicaciones tales como la generación y distribución de vapor, en sistemas de gas a alta presión e hidráulicos, etc.
RECOMENDACIONES GENERALES PARA LA INSTALACIÓN:
- Verifique que la junta espiralada no este dañada.
- Inspeccione las caras de las bridas de la tubería, verifique que estén limpias, esencialmente paralelas y sanas, es decir libres de ralladuras que se extiendan radialmente sobre la superficie del resalte, sin ser pulidas, de modo que las rugosidades concéntricas retengan el fluir del material sellador bajo compresión.
- Las dimensiones de la junta deben ser apropiadas a las de la brida y el diámetro interior no debe interferir con el fluido.
- Los bulones deben lubricarse y ser los adecuados para lograr la compresión y el espesor de trabajo recomendado para la junta, que en el caso de las espiraladas es un espesor predeterminado.
- El apriete de los bulones debe ser en secuencia cruzada o alternada según el número de los mismos y deben realizarse al menos en dos etapas para evitar una excesiva deformación de la junta, especialmente cuando la misma no tiene o que la proteja de una sobre presión.
